Caldera de vapor con gas/ceite diésel
  • Nombre de producto:

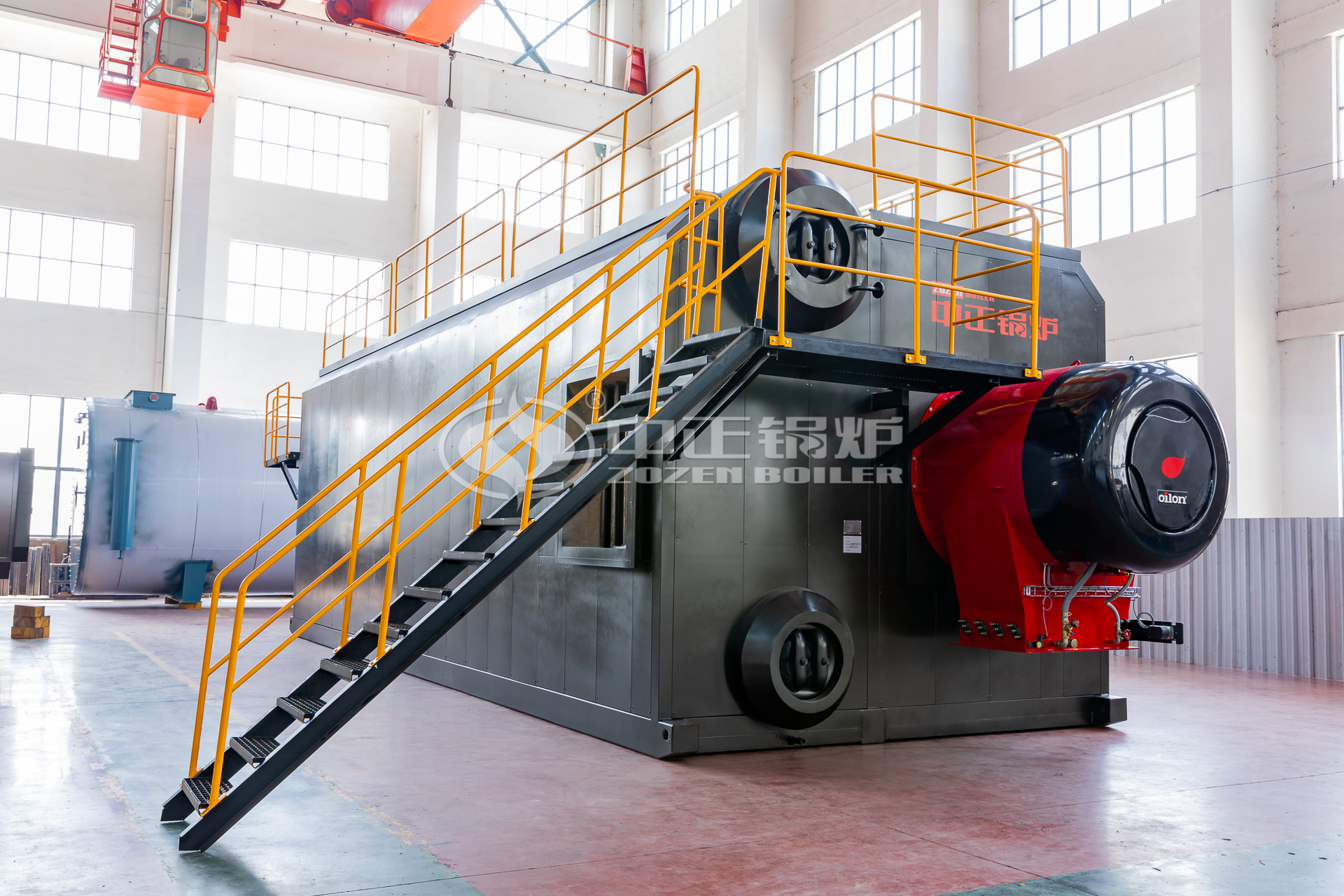

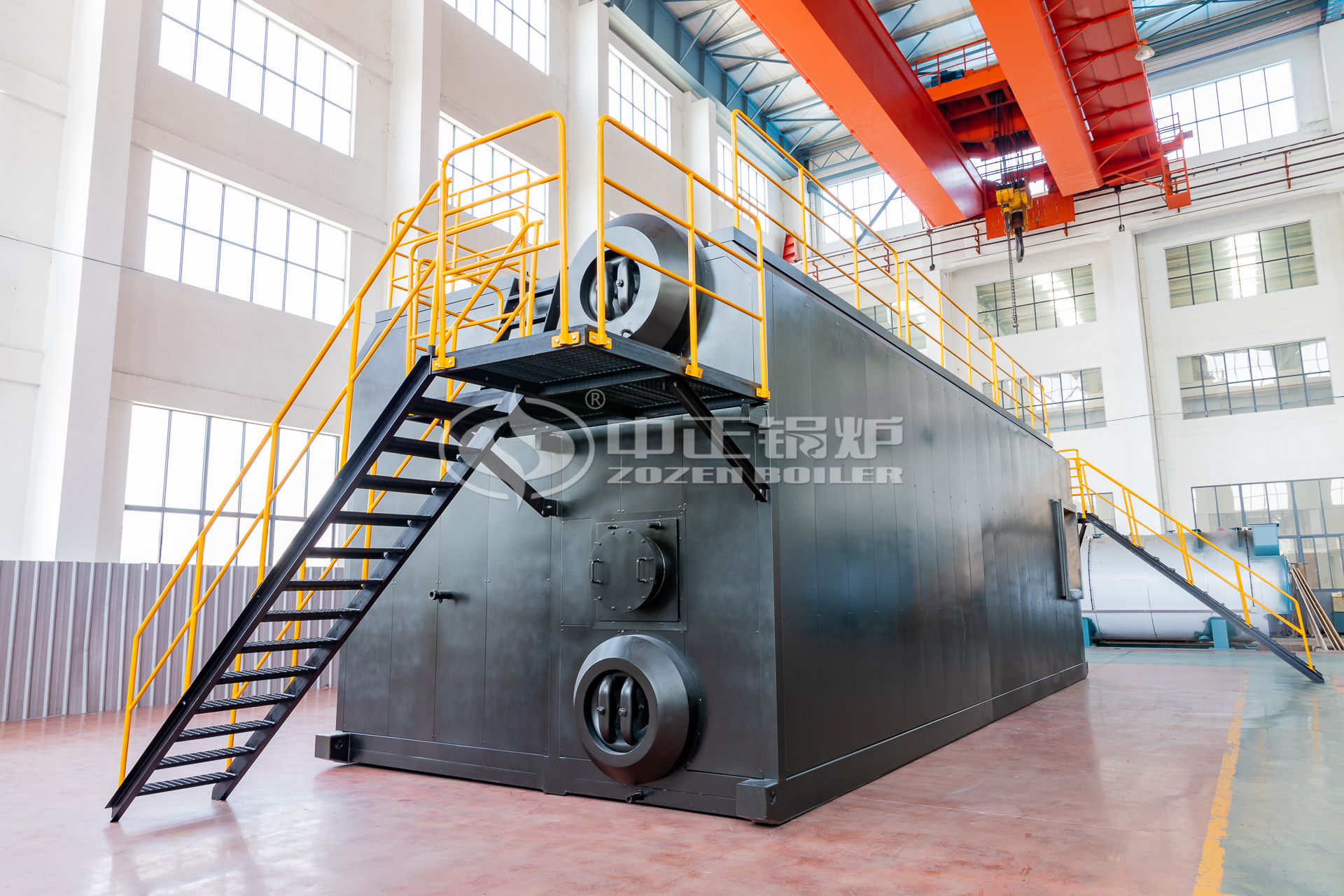

    Caldera de Paquete de Vapor de Doble Domos

  • Contact Us  Contáctenos:
  • sales@zozen.com
Detalle de producto:

El cuerpo de caldera ZOZEN SZS es de la estructura de los tambores dobles horizontales y cámara de combustión de tipo D. El horno está en el lado derecho y el haz de tubos de convección está en el lado izquierdo. Los soportes flexibles de la caldera están en el centro y dos extremos del tambor inferior, y se puede asegurar todo el cuerpo de la caldera para expandir lateralmente. Hay paredes de los tubos de refrigeración de la membrana en el espacio estrecho en los cuatro lados del horno. La pared de la membrana a la izquierda hace que el horno y el haz de tubos de convección separado. La parte trasera del haz de tubos de convección es un tipo de tubo de la disminución y la estructura escalonada, y la parte delantera es una estructura alineada. El gas de combustión generada a partir de la combustión del horno fluye desde la salida trasera de horno en el extremo de la cámara de combustión, la zona de haz de tubos de convección y luego se convierte de la parte delantera izquierda del horno a la espiral con aletas tubo economizador, y luego desemboca en el conducto de humos y la chimenea y finalmente agota en la atmósfera.

Caderas de vapor con gas / aceite diesel ZOZEN SZS son de alta calidad y sistema de automatización completa de baja emisión. El sistema de automatización completa hace la operación fácil. La capacidad de vapor es de 2T a 110T. Se su mejor selección.




Características técnicas de fabricación

1. La tecnología de procesamiento clave de acero y tubos de corte, laminado de placas y perforación de tambores, etc. adopta el avanzado proceso de mecanizado CNC, lo que puede disminuir la presión de montaje y prolongar la vida útil.
2. Por la instalación de aislamiento térmico en la salida de los gases de combustión, se puede reducir el ruido de trabajo de calderas.
3. Todos los tubos de convección en el uso de la zona de alta temperatura que vibran a prueba de fijación para evitar la fractura del tubo.

4.La observación del interior del orificio de con refractario de alta alúmina moldeada y el tratamiento de sellado de cubierta resuelven por completo el problema de sobrecalentamiento en estas dos zonas.
5.Cada pieza de pared de la membrana entre los tubos del horno de convección y está hecho por el acero inoxidable de alta resistencia a la temperatura Cr25Ni20. Esto puede evitar la descomposición y cortocircuito causado por los gases de combustión a alta temperatura.
6.El impulsor de voladura y barniz de secado al horno se aplican al cuerpo de calderas para asegurarse de que calderas se ven bien y tienen buena propiedad antiséptica.
7. Se adopta el avanzado proceso de soldadura de fusión en la unión del automóvil para asegurar la calidad de la soldadura. Todas las costuras de soldadura verticales y circulares serán inspeccionadas por la detección de rayos X 100%.

8. Los pozos de registro están diseñados en los dos extremos de los tambores superior e inferior, y la puerta de verificación está situada en la parte trasera de calderas. El diseño de apertura hace el mantenimiento y limpieza de trabajo conveniente.
9. La circulación de agua se aplica en la zona de alta temperatura, lo que asegura una refrigeración eficiente en la zona de calentamiento y evita la vaporización.

10.Puerta de puerta y sensor de llama se han diseñado en calderas para que sea más seguras y confiables.










Control de calderas y sistema de protección


1.Modularización función del programa y función de alarma de enclavamiento eficiente;
2.Inicio automático y función de regulación automática de carga PID ;

3.Función de control manual suave;

4.Función de control automático de nivel de agua (sólo para calderas de vapor);
5.Sincronización y función de control contra la congelación (sólo para calderas de agua caliente);
6.Función de control automático para bombas de circulación de agua (sólo para calderas de agua caliente);

7.Quemador de protección de bloqueo de fallo;
8.Protección de bloqueo de fallo de presión del gas combustible de anomalía;
9.Protección de fuga de gas combustible de enclavamiento;

10.Doble protección de bloqueo de nivel de agua y escasez de agua ;

11.Doble protección de bloque ultra-alta presión de vapor (sólo para calderas de vapor);

12.Protección de bloqueo de gas de ultra-alta temperatura de escape ;

13.Protección de bloqueo de fallo de apagado;

14.Protección de bloqueo de extra-alta alarma de fallo de nivel de agua (sólo para calderas de vapor);

15.Alarma de fallo de la bomba de agua;
16.Bloqueo circulante de bomba de agua enclavamiento de funcionamiento (sólo para calderas de agua caliente);

17.Extra-alta protección de salida de bloqueo de temperatura del agua (sólo para calderas de agua caliente);

18.Extra-alta protección de salida de bloqueo de presión de agua (sólo para calderas de agua caliente);

19.Protección de sobrecarga de bloqueo de motor (sólo para calderas de agua caliente);

20.Protección de bloqueo de fallo de ultra-alta temperatura del horno (sólo para calderas ENS);

21.Protección de bloqueo de fallo de ultra-alta presión del horno (sólo para calderas ENS);


Diagrama






Mercado de ultramar





Taller



Lista de modelo


SZS2-2.5-Y(Q)SZS4-2.5-Y(Q)SZS6-1.25-Y(Q)
SZS6-1.6-Y(Q)SZS6-2.5-Y(Q)SZS10-1.25-Y(Q)
SZS10-1.6-Y(Q)SZS10-2.5-Y(Q)SZS15-1.25-Y(Q)
SZS15-1.6-Y(Q)SZS15-2.5-Y(Q)SZS20-1.25-Y(Q)
SZS20-1.6-Y(Q)SZS20-2.5-Y(Q)SZS25-1.25-Y(Q)
SZS25-1.6-Y(Q)SZS25-2.5-Y(Q)SZS30-1.25-Y(Q)
SZS30-1.6-Y(Q)SZS30-2.5-Y(Q)SZS35-1.25-Y(Q)
SZS35-1.6-Y(Q)SZS35-2.5-Y(Q)SZS40-1.25-Y(Q)
SZS40-1.6-Y(Q)SZS40-2.5-Y(Q)SZS50-1.25-Y(Q)
SZS50-1.6-Y(Q)SZS50-2.5-Y(Q)SZS60-1.25-Y(Q)
SZS60-1.6-Y(Q)SZS60-2.5-Y(Q)SZS70-1.25-Y(Q)
SZS70-1.6-Y(Q)SZS70-2.5-Y(Q)SZS75-1.25-Y(Q)
SZS75-1.6-Y(Q)SZS75-2.5-Y(Q)SZS80-1.25-Y(Q)
SZS80-1.6-Y(Q)SZS80-2.5-Y(Q)SZS90-1.25-Y(Q)
SZS90-1.6-Y(Q)SZS90-2.5-Y(Q)SZS100-1.25-Y(Q)
SZS100-1.6-Y(Q)SZS100-2.5-Y(Q)SZS110-1.25-Y(Q)
SZS110-1.6-Y(Q)SZS110-2.5-Y(Q)


Integración total va más allá de calderas

La eficiencia y la calidad no terminan con nuestras calderas. ZOZEN produce una completa integración de las soluciones de calderas más eficientes del mundo. Diseñado, desarrollado, fabricado, integrado y atendidos por nuestro equipo, nuestros sistemas no tienen ningún único componente subcontratado a poner en peligro la compatibilidad o el rendimiento. Si usted está buscando para los sistemas de calderas de mejor calidad con emisiones más bajas y más altas eficiencias, que busca Zozen.
