Inicio >Productos & Soluciones >Caldera de vapor con gas/ceite diésel

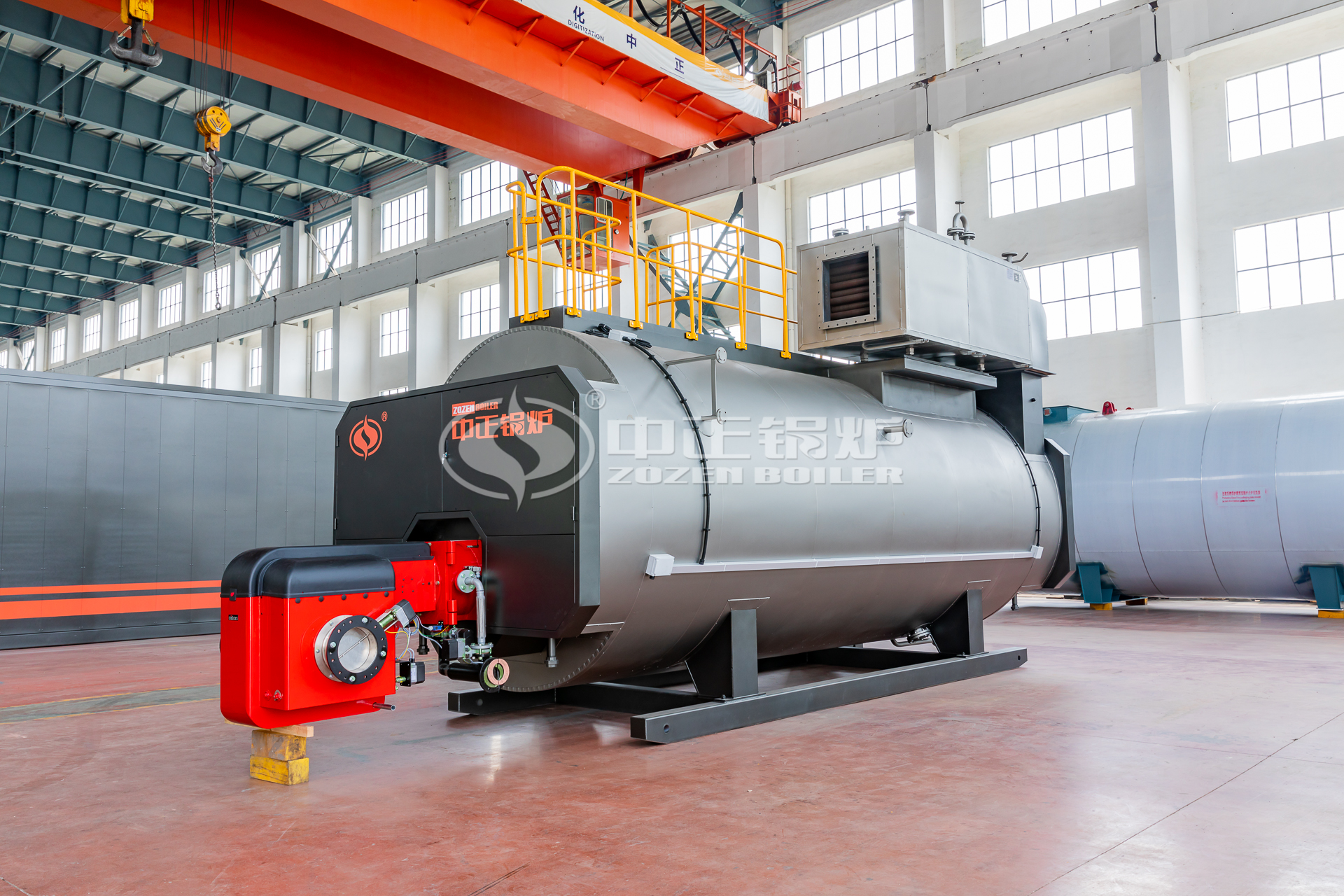

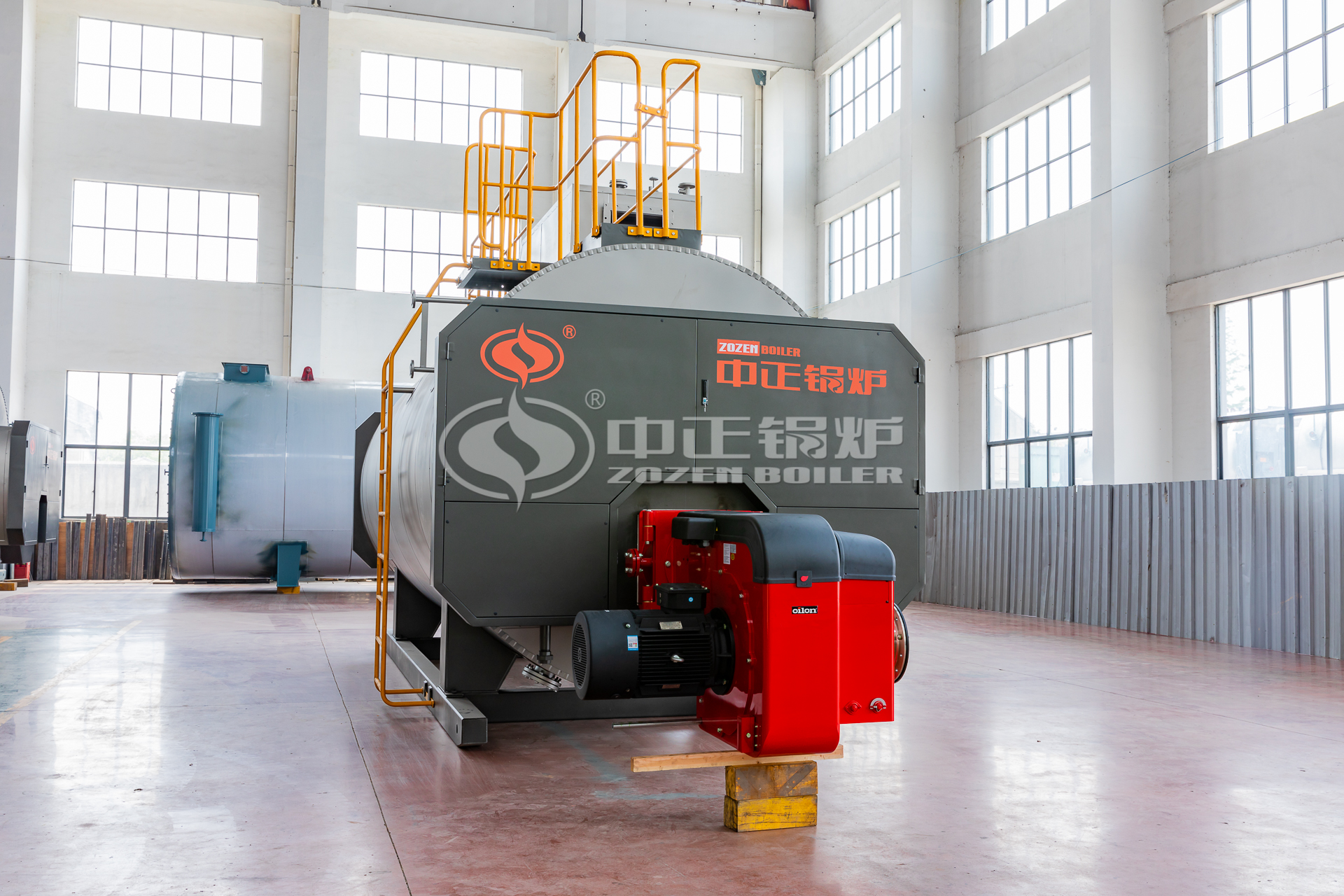

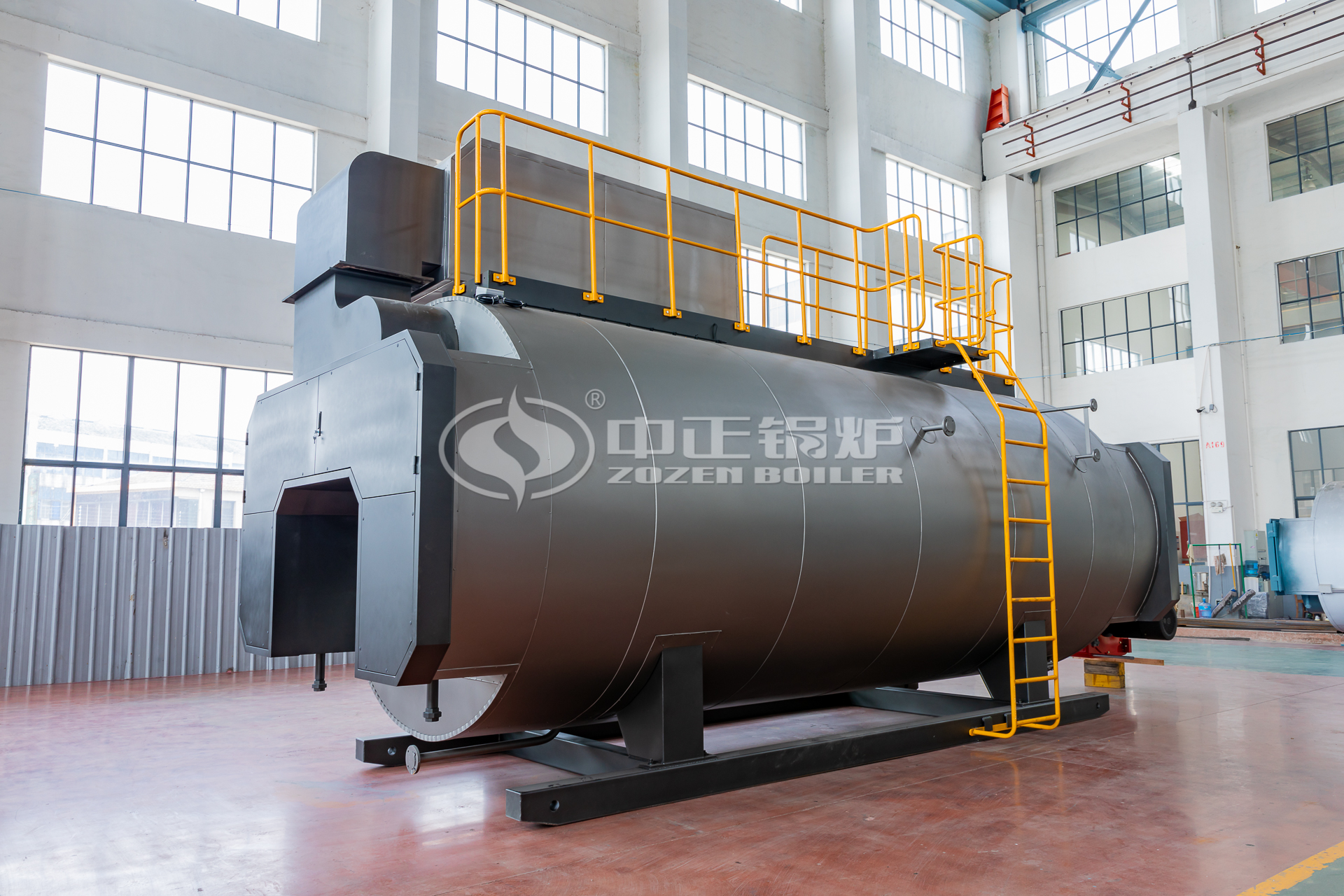

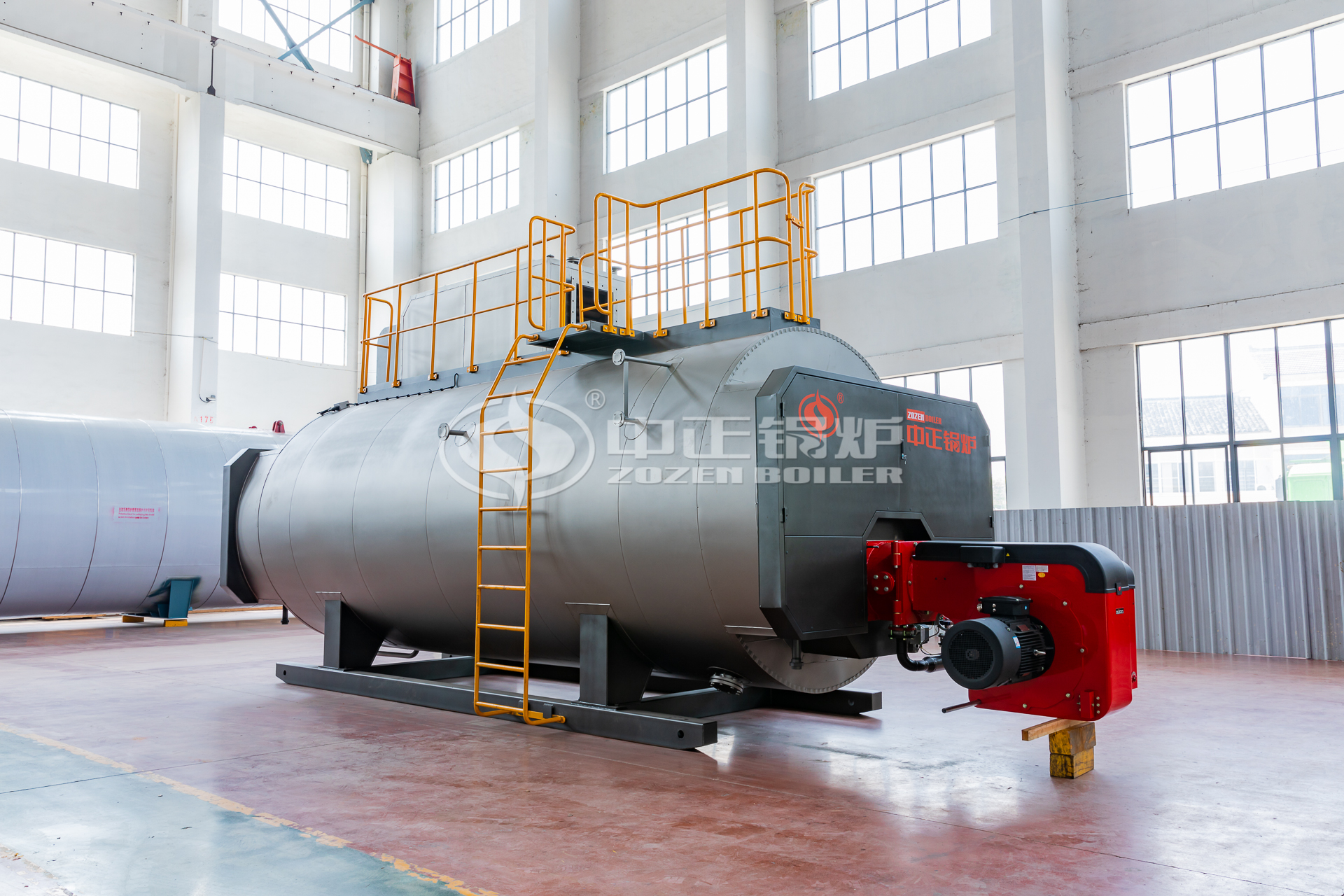

Caldera de vapor con gas/ceite diésel
  • Nombre de producto:

    Caldera de paquete de condensación de gas aceite

  • Contact Us  Contáctenos:
  • sales@zozen.com
Detalle de producto:

Este es una caldera de agua caliente de gas/ vapor de aceite diésel. La estructura principal es como la siguiente:


Cuerpo de la caldera

Horno corrugadoTubos de humo roscado

Quemador integrado

Materiales de aislamientoEscudo de acero inoxidable

Válvulas de instrumento

Trabajo de doble aislamientoTrabajo de depuración


Características decalderas


1. Larga vida útil

Tres pasos y espalda mojada están diseñados para evitardaños de la placa de tubos detrás de la alta temperatura del humo.


2.Diseño compacto

Los tubos de humo roscado y horno de corrugado se utilizan para aumentar la zona de calentamiento. Eso permite que más de 30% de la energía que se absorbe en el horno. Lo significa una caldera más corta en general. Se puede guardar los costos de construcción de habitación de calderas definitivamente.


3.Mantenimiento fácil

Todo está en la delantera, es ajustable y accesible.


4.Nuevo tipo de economizador

Está compuesto por tubos de acero con aletas. El material es de acero ND (09CrCuSb), que es resistente a los ácidos y resistente a la corrosión a baja temperatura. Es más pequeño, pero la zona de intercambio de calor es más grande de lo normal. Por cálculo, se puede ahorrar alrededor de 5% de combustible.


5.Bajas emisiones

La reducción deemisiones de la serie ZOZEN-WNS decalderas hay dos factores claves:

(1) Solución avanzada de quemador;

(2) Tamaño adecuado de horno para minimizar los óxidos de nitrógeno y otros contaminantes que se formen durante el proceso de combustión.


6.Alta eficiencia

El logro de alta eficiencia de combustible en vapor / agua en una caldera de hoy requiere un paquete de alta ingeniería de una sola fuente que está proporcionando quemador integrado, controles y el recipiente de intercambio de calor. Serie WNS Zozen decalderas es el paquete de primera clase en la industria nacional que garantiza las mayores eficiencias.



7.Sistema de control de seguridad

Se diseña el sistema de bloqueo de seguridad con múltiple protección y funciones de alarma

- Programa de protección de encendido automático

- Bloqueo y protección del programa de operación

- Programa de protección de extinción

- Programa de protección de finalización

- Programa de protección de bombas de agua (pérdida de presión)

- Programa de protección de fallo de encendido

- Programa de protección de mal funcionamiento del motor de combustión

- Programa de protección de apagado de motor de combustión

- Alarma de los sonidos-luz de alta presión

- Alarma de los sonidos-luz de nivel de agua alto límite

- Alarma de los sonidos-luz de nivel de agua bajo límite

- Alarma de los sonidos-luz de super-alta temperatura del agua caliente



Principio de funcionamiento




Mercado de ultramar



Taller



Especificación decalderas


Modelo

Capacidad  de Vapor

Presión de    Vapor

Temperatura de Vapor

Peso de Envío

Dimensión de Envío

   Eficiencia de    Calor


WNS1-0.7-Y(Q)1 t/h0.7 Mpa170 ºC4.0 t3.6x2.0x2.0 (m)>90%
WNS1-1.0-Y(Q)1 t/h1.0 Mpa184 ºC4.0 t3.6x2.0x2.0 (m)>90%
WNS1.5-1.0-Y(Q)1.5 t/h1.0 Mpa184 ºC4.5 t3.8x2.0x2.0 (m)>90%
WNS1.5-1.25-Y(Q)1.5 t/h1.25 Mpa194 ºC4.5 t3.8x2.0x2.0 (m)>90%
WNS2-1.0-Y(Q)2 t/h1.0 Mpa184 ºC8.5 t4.86x2.5x2.46 (m)>90.2%
WNS2-1.25-Y(Q)2 t/h1.25 Mpa194 ºC8.5 t4.86x2.5x2.46 (m)>90.2%
WNS3-1.0-Y(Q)3 t/h1.0 Mpa184 ºC8.9 t5.3x2.5x2.5 (m)>90.5%
WNS3-1.25-Y(Q)3 t/h1.25 Mpa194 ºC8.9 t5.3x2.5x2.5 (m)>90.5%
WNS4-1.6-Y(Q)4 t/h1.25 Mpa194 ºC13.3 t5.84x2.85x2.8 (m)>91.3%
WNS4-1.6-Y(Q)4 t/h1.6 Mpa204 ºC13.3 t5.84x2.85x2.8 (m)>91.3%
WNS5-125-Y(Q)5 t/h1.25 Mpa194 ºC14.3 t6.3x2.9x2.8 (m)>91.3%
WNS5-1.6-Y(Q)5 t/h1.6 Mpa204 ºC14.3 t6.3x2.9x2.8 (m)>91.3%
WNS6-1.25-Y(Q)6 t/h1.25 Mpa194 ºC19.5 t7.25x3.1x3.15 (m)>91.2%
WNS6-1.6-Y(Q)6 t/h1.6 Mpa204ºC19.5 t7.25x3.1x3.15 (m)>91.2%
WNS8-1.25-Y(Q)8 t/h1.25 Mpa194 ºC22.6 t7.45x3.26x3.2 (m)>91.6%
WNS8-1.6-Y(Q)8 t/h1.6 Mpa204 ºC22.6 t7.45x3.26x3.2 (m)>91.6%
WNS10-1.25-Y(Q)10 t/h1.25 Mpa194 ºC25.8 t8.73x3.26x3.2 (m)>91.8%
WNS10-1.6-Y(Q)10 t/h1.6 Mpa204 ºC25.8 t8.73x3.26x3.2 (m)>91.8%
WNS15-1.25-Y(Q)15 t/h1.25 Mpa194 ºC34.7 t8.73x3.74x3.51 (m)>91.9%
WNS15-1.6-Y(Q)15 t/h1.6 Mpa204 ºC34.7 t8.73x3.74x3.51 (m)>91.9%
WNS20-1.25-Y(Q)20 t/h1.25 Mpa194 ºC46 t10.2x3.6x4.02 (m)>92%
WNS20-1.6-Y(Q)20 t/h1.6 Mpa204 ºC46 t10.2x3.6x4.02 (m)>92%


Gas steam boiler quality comparison_0.pdf




Integración total va más allá decalderas.

La eficiencia y la calidad no terminan con nuestras calderas. ZOZEN produce una completa integración de las soluciones de calderas más eficientes del mundo. Diseñado, desarrollado, fabricado, integradoy atendidos por nuestro equipo, nuestros sistemas no tienen ningúnúnico componente subcontratado a poner en peligro la compatibilidad o el rendimiento. Si usted está buscando para los sistemas de calderas de mejor calidad conemisiones más bajas y más altas eficiencias, que busca Zozen.
